大跨度钢制网架结构广泛的应用于大型封闭场馆屋顶的建设中，为了解网架在施工的不同阶段和在使用运营的过程中出现的变形情况，分析其安全稳定性，并及时加以维护，需要进行必要的定期沉降和挠度变形观测，但大跨度网架的搭建都比较高，与地面联系的通道一般只有梯子，水准仪及水准尺无法在其上面安放，由于其空间的特殊性，很难进行精密水准测量，现在我们可以利用索佳NET05AXII 测量机器人通过高精度三角高程测量的方法对网架进行沉降和挠度观测，并在实际工程中验证了该方法的可行性和可靠性，同时对精度进行了分析和论证，满足相关变形测量规范和网架设计方的要求。
在进行变形观测前，要在网架上合理的位置选择若干个变形观测点。
为了能精确的测算监测点的标高，需要在网架下方合理的位置安置若干精密水准点，组成精密高程控制网，进行精密水准测量，并严密平差，全站仪以这些基准点为后视来观测变形点的标高。 在精密水准测量中使用岩石科技自主研发的水准测量严密平差软件计算基准点的高程最或然值，软件界面如下图所示：

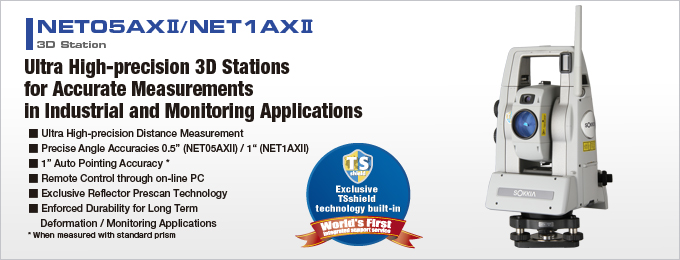

观测网架变形点的仪器我们使用索佳NET05AXII测量机器人，它的测角精度为0.5秒，反射片测距精度0.5mm+1ppm，windowsCE操作系统，精测模式可以保留4位有效数字，内置伺服马达可自动正倒镜照准目标，减少人工误差。
定期观测网架上的变形点，对每个周期的观测数据进行处理，计算出单次变形量、变形速率、累计变形量，并绘制“变形量—时间”曲线图。得到每个点的变形量和其到基础支撑点的距离值后我们就可以计算它们的挠度值了。
经实际工程验证，成果中误差可满足《建筑变形测量规范》中的≤±0.7mm的精度要求。 利用索佳NET05AXII型测量机器人的三角高程测量功能进行网架的沉降和挠度变形观测，具有计算简便、速度快的特点，还简化了工作步骤，提高了工作效率，并能够保证精度，更重要的意义是在不能使用精密水准测量的前提下可以考虑使用测角精度0.5秒的MS05AX进行观测，并采用适当的方法，不但能克服作业环境的严重限制，同时也能保证工程的质量 |
