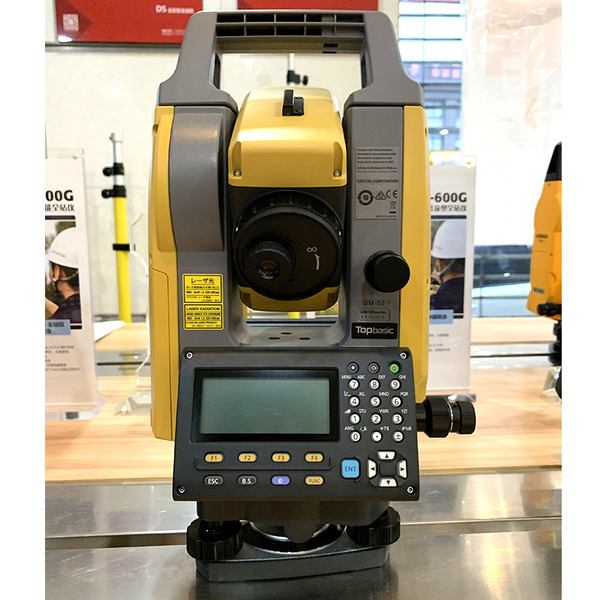

拓普康 全站仪 GM100系列
产品技术指标:
型号GM-101 GM-102 望远镜 放大倍率/ 分辨率30x/2.5″ 其它镜筒长度:171mm,物镜孔径:45mm(EDM:48mm),成像:正像,视场角:1˚30′(26m/1,000m), 最短焦距:1.3m,背光亮度:5 级 测角部 最小显示0.1″ /1″ 0.5″ /1″ 测角精度(ISO 17123-3:2001) 1″ 2″ 双轴补偿器液体双轴倾斜传感器,补偿范围±5.5′ 视准差改正打开/ 关闭(可选) 测距部 激光输出等级*1 无棱镜:3R 级,棱镜/ 反射片:1 级 测距范围 (一般气象条件下*2) 无棱镜*3 0.3 ~ 800m/ 良好气象条件下*4:1,000m 反射片*5/*6 RS90N-K:1.3 ~ 500m,RS50N-K:1.3 ~ 300m,RS10N-K:1.3 ~ 100m 微型棱镜1.3 ~ 500m 单棱镜1.3 ~ 5,000m / 良好气象条件下*4:5,600m 最小显示精测:0.0001m/0.001m(可选),粗测:0.001m/0.01m(可选),跟踪测:0.01m 测距精度*2 (ISO 17123-4:2001) (D 为测量距离,单位:mm) 无棱镜*3 (2+2ppm×D)mm*8 反射片*5/*6 (2+2ppm×D)mm 棱镜*7 (1.5+2ppm×D)mm 测量时间*4*9 精测1.0 秒(初次测量1.5 秒) 速测0.6 秒(初次测量1.3 秒) 跟踪测0.4 秒(初次测量1.3 秒) 操作系统、接口与数据管理 操作系统Linux 操作面板/ 显示器/ 键盘双面/ 可调对比度、带背光192x80 点阵液晶图形显示器/ 带背光28 键(字母数字键盘) 触发键支持(仪器右侧) 数据存储内存约50,000 点 外部存储设备U 盘(最大支持32GB) 接口RS-232C 串口,USB2.0(类型A 用于U 盘) 蓝牙模块(选配件)*10 蓝牙等级1.5,工作范围:10m*11 其它 导向光*12 绿色激光二极管(524nm)和红色激光二极管(626nm),工作范围:1.3 ~ 150m 激光指向*12 同轴红色EDM 激光束 水准器图形水准器±6′(内圆) 圆水准器(基座上) 10′ /2mm 对中器激光对中器红色激光二极管(635nm±10nm),对中精度:≤ 1.0mm/1.3m,2 级激光产品 防尘防水等级/ 工作温度IP66(ICE 60529:2001)/-20℃~ +60℃ 尺寸(含提柄) 183mm(宽)×181mm(长)×348mm(高) 仪器高192.5mm(自基座安装表面起) 重量(含电池和基座) 大约5.3kg 电源系统 电池BDC70 可充电锂电池 工作时间(20℃)*13 BDC70:大约28 小时*14 应用程序 机载• 悬高测量 • 三维坐标测量 • 后方交会 • 放样• 地形测量 • 偏心测量 • 对边测量• 面积计算 • 道路测设 • 点到线测量 *1 国际电工委员会IEC60825-1:Ed.3.0:2014/FDA CDRH 21 CFR Part 1040.10 和11。*2 一般气象条件:薄雾、能见度约20 公里(12 英里)、晴天、大气有轻微抖动。*3 柯达灰白色(90% 反射率),当被测 物体表面的亮度值少于30,000lx 时。无棱镜测程和精度可能会根据观测目标、观测条件和环境条件等的不同而发生改变。*4 良好气象条件:无雾、能见度约40 公里(25 英里)、阴天、无大气抖动 *5 测量光束与 反射片的入射角在30°以内的测试结果。*6 测量温度为50℃~ 60℃(122 ℉~ +140 ℉)时进行测量:RS90N-K:1.3m ~ 300m(4.3 英尺~ 980 英尺);RS50N-K:1.3m ~ 180m(4.3 英尺~ 590 英尺); RS10N-K:1.3m ~ 60m(4.3 英尺~ 190 英尺)。*7 在距离小于10m 处观测,棱镜朝向仪器。*8 测程:1.3m ~ 200m。*9 在良好的气象条件、补偿器关闭、EDM ALC 设置合适、观测斜距等条件下的最大时间。 *10 不同国家的蓝牙无线技术的许可不同,请事先联系您的当地代理商。*11 仪器附近没有障碍、少许车辆、无线电辐射/ 干扰源很少、无雨的条件下。*12 激光指向和放样导向光不能同时使用。*13 技术指标可能会 因为操作环境(包括温度和观测条件)的变化而发生改变。*14 使用ECO 模式,角距同测间隔1 次/30 秒。
|
