详细信息

BGK-A3/A6型单点、多点位移计直接安装在钻孔里，以监测多个滑动面和区域的变形或沉降位移。多点位移计可需根据钻孔地质条件选用合适类型的锚头，如灌浆锚头、液压锚头、抓环锚头等，以达到最佳监测效果。在直径76mm的钻孔内，最多可布置6个灌浆锚头。
　　BGK-A3型采用高强不锈钢传递杆，BGK-A6型则采用低线膨胀系数的玻璃纤维杆，仪器结构简单、安装方便快捷。配套使用的BGK4450型振弦式位移传感器可远程遥测，振弦式位移计具有很高的精度和灵敏度、卓越的防水性能和长期稳定性，适合在恶劣的环境下可靠工作，测头基座的内置温度传感器可同时监测该处的环境温度。
　　作为单点位移计的一种特殊形式，BGK-A3-B型土体沉降计在传感器端装有一个沉降盘，适用于公路路基、铁路路基、填土或其它类似结构的土体沉降监测。

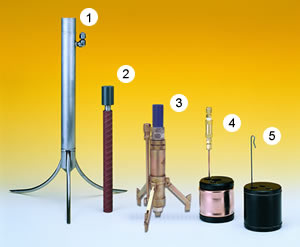

多点位移计锚头类型 　　1.Borros式液压锚头：适用于软土和粘土，特别适用于螺旋钻孔里，也可不用钻孔直接推进软土里。 　　2.灌浆锚头：适用于朝下的钻孔，将预先装配的位移计安装在孔里，然后填灌水泥浆；也可用于朝上的钻孔里，但灌浆过程较复杂。 　　3.BGK液压锚头：适用于岩石及部分软基的钻孔，锚头上的三爪在无压力时呈张开状态。 　　4.胀塞式液压锚头：适用于岩石和软基的粗糙钻孔，特别适用于预计钻孔可能膨胀或收缩的场合，也可用于采用灌浆或不用灌浆的朝上钻孔里。 　　5.抽销式抓环锚头：适用于孔壁光滑坚硬的岩石钻孔，因其人性化结构设计，安装便捷。

主要技术指标：

型　　号	GK/BGK-A6	GK/BGK-A3
标准量程	25、50、100、150mm或定制
非线性度	直线：0.5%FS；多项式：0.1%FS
灵 敏 度	0.025%FS
温度范围	－20 ～ +80℃
耐 水 压	可按客户要求定制耐0.5、2MPa或其他水压
钻孔尺寸	75(单点/50mm），仅限灌浆锚头
点　　数	6
传 递 杆	玻璃纤维测杆	不锈钢测杆

配套设备：

BGK-1150-1	A3型用多点位移计仪器基座(全不锈钢)
BGK-1150-2	A3型用多点位移计仪器基座（PVC）
BGK-1280	A6型用多点位移计仪器基座(全不锈钢)
BGK-ANCHOR	多点位移锚头(锚头类型可选)
BGK-ROD 100	不锈钢杆加PVC保护管
BGK-ROD 101	玻璃纤维杆加专用保护管
BGK-4450	多点位移计用位移传感器
BGK05-375V6	十芯屏蔽电缆
BGK07-500V6	十四芯屏蔽电缆
BGK-408	振弦式读数仪

注：GK系列为进口产品
