详细信息
超声回弹综合法检测混凝土强度技术规程------------------------CECS 02：2005 超声法检测混凝土缺陷技术规程------------------------------------CECS 21：2000 建筑基桩检测技术规程-------------------------------------------------JGJ 106 —2003 公路工程基桩动测技术规程-------------------------------------------JTG/T F81-01-2004 深圳市建筑基桩检测规程----------------------------------------------SJG09-2007 铁路工程基桩检测技术规程-------------------------------------------TB 10218-2008 北京市《回弹法、超声回弹综合法》-------------------------------DBJ/T01-78-2003 上海市《结构混凝土抗压强度检测技术规程》-------------------DG/TJ08—2020—2007 山东省《超声回弹综合法检测混凝土强度技术规程》----------DBJ14-027-2004 铁路工程结构混凝土强度检测规程----------------------------------TB 10426-2004 广东省《建筑地基基础检测规范》----------------------------------DBJ 15-60-2008 上海市《建筑基桩检测技术规范》----------------------------------DGJ08-218-2003 声波检测仪----------------------------------------------------------------JJG 990-2004
| 产品型号 | ZBL-U520A | ZBL-U520 | ZBL-U510 | |
| 主控方式 | 工业级专用系统 | |||

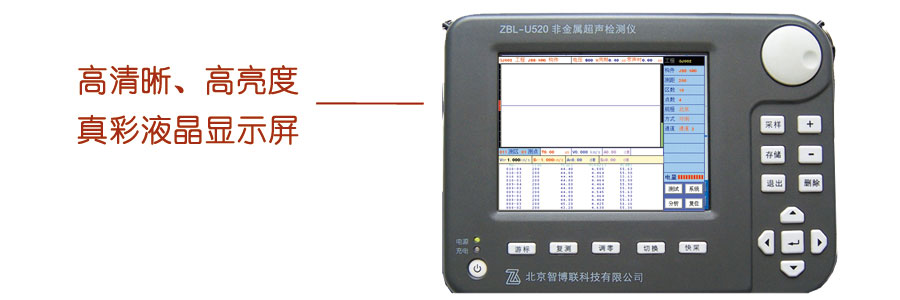

| 显示屏 | 6.4英寸、高亮度、TFT彩色液晶屏 | |||
| 操作方式 | 铵键+光电旋钮 | |||
| 存储方式 | 机内256M+大容量U盘 | |||

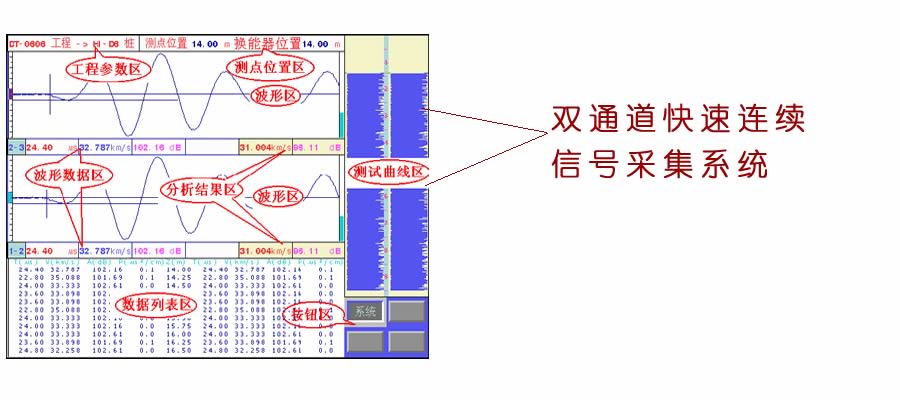

| 信号采集模式 | 单、双通道自动连续快速采集 | 单、双通道手动逐点采集 | 单通道手动逐点采集 | |
| 通道数 | 1发射+2接收+1外触发 | 1发射+1接收 | ||
| 触发方式 | 信号触发、外触发 | 信号触发 | ||
| 采样周期 | 0.05μs~400μs，14档可调 | |||
| 声时精度 | 0.05μs | |||
| 声时测度范围 | 0～629000μs | |||
| 放大增益 | 82 dB | |||
| 频带宽度 | 10~250kHz | |||
| 接收灵敏度 | ≤30μV | |||
| 增益精度 | 0.5 dB | |||
| 发射电压 | 65、125、250、500V、1000V可调 | |||
| 发射脉宽 | 20μs～20ms | |||
| 通讯接口 | 标准USB | |||
| 供电方式 | 机内电池 | 高能锂电池，连续工作达6小时 | ||
| 交流电源 | 220±%V、50/60Hz | |||
| 主机尺寸 | 250 mm×185 mm×58mm | |||
| 主机重量 | 1.8kg(含内置电池) | |||
| 工作环境 | 温 度 | 0℃~+40℃ | ||
| 湿 度 | <90%RH | |||
 |
 |
 |
 |
| ZBL-U520A主机 | 径向换能器 | 三脚架 | 深度记录轮 |
 |
 |
 |
 |

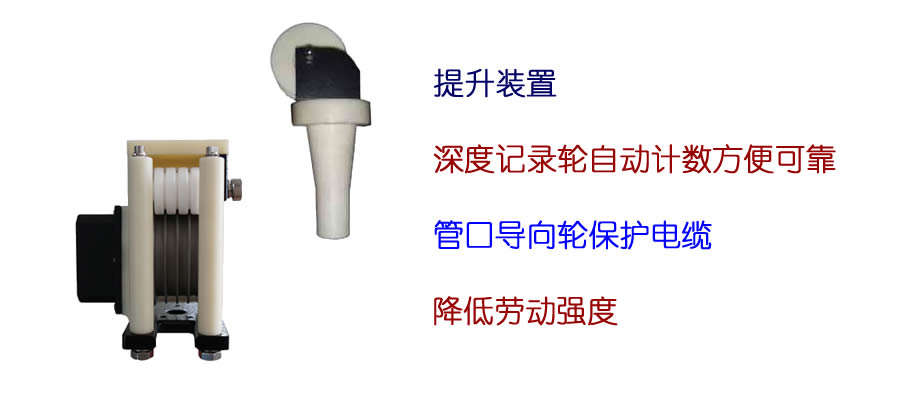

| 管口导向轮 | 10米信号线 | 平面换能器 | 防水仪器箱 |
机内软件主要界面| 类别 | 测试界面 | 分析界面 |
| 综合法测强 |   |
  |
| 不密区和空洞检测 |   |
  |
| 裂缝深度检测 |   |
|
| 声波透射法测桩 |   |
  |
| 测井测试 |   |
|
| 冲击回波法测厚度及缺陷 |  |
 |
Windows平台分析软件主要界面  |
  |
| 测缺处理软件 | 测强处理软件 |
  |
  |
| 测桩处理软件 | 测桩打印设置 |
  |
  |
| 测桩曲线 | 生成报告 |
